Установка и подключение противотуманных фар на Калину Не все комплектации Lada Kalina предусматривают наличие противотуманок. Однако, можно легко подключить и установить противотуманные фары Калины своими руками.

Противотуманки Калины, какие лучше ?

Противотуманки на Калину продают разные, и различаются они не только по производителю, но по качеству изготовления, а также по комплектации. Например:
  • ПТФ Bosch с плоским стеклом, продаются только парой, качество изготовления на высоком уровне.
  • ПТФ Киржач уже с выпуклым стеклом, как линза. Можно отдельно купить фару, а не комплект целиком.
  • ПТФ Луч - аналог Bosch, только у них отсутствует клапан запотевания.
  • ПТФ ProSport - китайские противотуманные фары, качество на том же уровне.
ПТФ Bosch на калинуПТФ Киржач на калинуПТФ Луч калиныПТФ ProSport калины
Примерная цена противотуманок составляет 1500 рублей.

Установка противотуманных фар на Калину

Установка ПТФ на Калину может быть выполнена без снятия бампера, достаточно будет открутить передние части подкрылков, тогда места для установки фар хватить. При желании можно и произвести установку фар в более комфортных условиях.
снять бампер калиныснять заглушку противотуманок калиныустановить заглушки противотуманок калинызакрепить ПТФ в бампере калины
Снять заглушку противотуманок с помощью отвертки. Установить заглушки под ПТФ из комплекта (перед установкой ), а затем закрепить сами фары на 3 самореза.

Подключение противотуманных фар на Калину

Если проводка для протувотуманок отсутствует, тогда ищите комплект проводки для ПТФ от Калины или Приоры (цена 400рублей), но учтите, что в этом комплекте не хватит длинны провода, управляющий провод от кнопки придется тянуть к реле через заглушку над педалью газа. Либо находим проводку сечением не менее 0,75кв.мм.

Чтобы проложить проводку фар из подкапотного пространства в салон, потребуется снять переднее левое колесо и пластиковые подкрылки (локеры). С помощью проволоки протаскиваем провода из салона, над педалью сцепления.

Установить кнопку ПТФ можно:

  1. В тоннель между сиденьями (). Тут используется кнопка ПТФ от ВАЗ 2115.
  2. На панель, если без кондиционера, тогда вместо кнопки кондиционера.
  3. В блок управления наружным освещением или по-другому модуль управления светом (МУС).
кнопка ПТФ на тоннеле калиныкнопка ПТФ на торпедо Калиинымодуль управления светом калины
Схема противотуманных фар Калина по первому и второму варианту следующая:
распиновка кнопки противотуманных фар Схема противотуманных фар КалинаСхема противотуманных фар Калина
Еще одно реле в последней схеме не позволит гореть ПТФ после выключения зажигания.

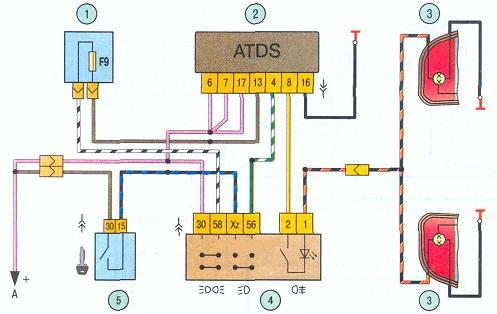

Схема противотуманок Калины по третьему способу:
Схема подключения противотуманок к мус КалиныСхема подключения противотуманок к мус Калины
Чтобы при включенном головном освещении не горели ПТФ при заглушенном моторе нужно подключить контакт №30 реле К9 ("+ от АКБ") к проводу, который выходит из контакта МУС:"Xz".

Частичная распиновка контактов МУС:

  • Контакт 1 - к ЗПТО
  • Контакт 2 - кнопка управления ЗПТО
  • Контакт 3 - индикатор (светодиод) состояния ПТФ (включены или выключены);
  • Контакт 4 - вывод включения реле ПТФ
  • Контакт 30 - 12в (постоянный + приходящий от АКБ)
  • Контакт 31 - Общий минус (масса).
  • Контакт 56 - К ближнему и дальнему свету фар.
  • Контакт 58 - К габаритным огням.
  • Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
  • Контакт XZ - (+) от замка зажигания

Осталось не забыть отрегулировать ПТФ ().
отрегулировка ПТФптф калины
