SSR OMRON

SSR (твердотельное реле) OMRON

Твердотельные реле применяют сейчас в промышленном оборудовании, там где нужна большая надежность и малые габариты. У твердотельных реле есть аббревиатура на русском – ТТР. По-английски название звучит Solid State Relay, SSR. То есть, ТТР и SSR – одно и то же.

Как не трудно догадаться, основной минус этих устройств – цена, но в этой статье поговорим о преимуществах и особенностях этих замечательных устройств.

Принцип работы и устройство твердотельных реле

Для начала, что такое обычное реле? Это устройство, которое имеет контакты, и катушку управления. Контакты приводятся в действие (замыкаются, или размыкаются, не важно) подачей напряжения на катушку реле. То есть, нужно некоторое управляющее (активирующее) напряжение, которое приводит в действие контакты.

В твердотельном реле – то же самое. Есть управляющее напряжение (постоянное или переменное, разного уровня, зависит от типа реле), и есть «контакты», которые замыкаются. Почему «контакты» в кавычках – потому что их реально нет, их роль выполняют полупроводниковые (твердотельные, отсюда и название) приборы. Как правило, тиристоры или симисторы (для коммутации переменного тока) и транзисторы (для постоянного тока).

ТТР переменного тока OMRON. Управляющие контакты

Твердотельное реле переменного тока OMRON. Управляющие контакты — на переднем плане

В принципе, любой ключевой транзистор можно назвать твердотельным реле.  Например, в или на выходе стоит транзистор, который подает напряжение на обычное реле. Обычное реле применяется не только для увеличения коммутируемого тока. Транзистор может пропускать ток только в одном направлении, а вот симистор или тиристоры, используемые в твердотелках, прекрасно пропускают переменный ток (ток в обоих направлениях).

Так же, как и в обычных реле, в твердотельных существует гальваническая развязка между напряжением катушки и напряжением на силовых контактах. Только в «электромеханических» реле это достигается за счет разнесения в пространстве, а в твердотельных – за счет оптической развязки. Т.е, на входе стоит оптрон.

Твердотельные реле потребляют и теряют гораздо меньше энергии при работе, имеют меньшие габариты, высокое быстродействие, гораздо более длительный срок службы и всё это — абсолютно бесшумно!

Однако не стоит впадать в эйфорию, контакторы и реле прекрасно справляются со своими функциями не только в быту, но и в промышленной аппаратуре. И в обозримом будущем твердотельные реле их полностью не заменят, это точно.

Подробнее принципы работы твердотельных реле рассмотрены в файлах, которые можно скачать в конце статьи.

Области применения твердотельных реле

Твердотельное реле применяются там, где нужен принцип «поставил и забыл». А обычные контакты даже производитель рекомендует чистить через несколько тысяч циклов замыканий.

ТТР очень выгодно использовать там, где обычные контакты плохо справляются и горят как свечи. То есть, нужна надежность. Например, когда надо часто коммутировать индуктивную нагрузку, где контакты залипают или выгорают. Либо, критическое значение имеет габариты устройства.

Что такое контактор и как его применить и выбрать — .

А если Вам вообще интересно , подписывайтесь на  и вступайте в !

Часто ТТР применяют в системах регулирования температуры, где используются ТЭНы. Обычный пускатель (если ТЭН на 3 кВт и больше) развалится через год. Ведь, если нужна большая точность поддержания температуры и выставлен небольшой гистерезис, ТЭН будет включаться-выключаться очень часто. Самому ТЭНу от этого «не холодно, не жарко», а вот контактору придётся потрудиться в поте лица.

Применение в климатической камере 40А

Применение в климатической камере 40А

На фото показано практическое применение. Климатическая камера, ТЭН 2,2 кВт, в защите — автомат С16. Принцип работы — подается 24В с контроллера температуры. Щёлкает с периодом 2 секунды.

Виды ТТР

Где купить такие реле, не выходя из дома — см. ссылки в конце статьи.

Твердотельные реле по устройству и принципу работы можно разделить на следующие разновидности:

  • По виду управляющего напряжения – переменное или постоянное (дискретные). Иногда на вход подключается переменный резистор, т.е. используется аналоговое управление, соответственно и выходное напряжение меняется плавно, как в .
  • По виду коммутируемого напряжения – переменное или постоянное.
  • По количеству фаз для переменного напряжения – одна или три.
  • Для трехфазных – с реверсом или без.
  • По конструкции – монтаж на поверхность или на ДИН-рейку. Хотя, практически все производители предлагают переходные планки для универсального монтажа.

Кроме того, стандартной опцией для коммутации переменного напряжения является переключение в момент перехода через ноль.

Выше уже было фото ТТЛ, у которого вход — постоянное напряжение, выход — переменное (АС-DC). Вот ещё какие реле у меня есть сейчас под рукой:

SSR OMRON DC-DC твёрдотельные реле постоянного тока

SSR OMRON DC-DC. Вход — постоянное напряжение до 24 В, выход — тоже постоянное, до 200 В

SSR FOTEK DC-DC твёрдотельные реле постоянного тока

SSR FOTEK DC-DC — твёрдотельные реле постоянного тока

Этими двумя моделями реле удобно коммутировать нагрузку с постоянным напряжением 24 Вольта, когда управляющий сигнал (тоже 24 В) приходит с выхода контроллера или с датчика. Можно сказать, что это такие компактные усилители тока. Причем коэффициент усиления при этом — около 1000, поскольку ток управляющей цепи — менее 10 мА.

Дальше-больше. Ниже показано трехфазное твердотельное реле. На его входы R, S, T подается три фазы 380В, а с его выходов U, V, W напряжение подается на асинхронный двигатель или трехфазный ТЭН.

Fotek - твердотельное реле трехфазное

Fotek 3 phase. Трехфазное твердотельное реле

Это реле работает (по результатам работы) примерно, как магнитный пускатель с катушкой 24 VDC.

Как подключить электродвигатель через магнитный пускатель — подробно расписано на СамЭлектрике .

Управляющие контакты показаны поближе:

Fotek 3 phase. Входные управляющие контакты

Fotek 3 phase. Входные управляющие контакты

Видите на фото, под управляющие контакты предусмотрено ещё одно место, которое в данном случае не используется? На этом месте у другой модели подается сигнал реверса. То есть, при подаче на один вход фазы через реле коммутируются для прямого вращения двигателя, при подаче на другой вход — для обратного.

Кто не в курсе — прямое вращение — это когда двигатель крутится по часовой стрелке, если смотреть ему «в зад». Как поменять направление вращения двигателя — поменять местами любые две фазы.

По теме рекомендую почитать мою статью .

Трехфазные реле с реверсом бывают с коммутацией двух фаз, третья подключена к двигателю постоянно.

Возможно, это будет интересно:

А теперь представьте, столько места занимает и сколько шума при работе создает обычное реверсивное реле на такой ток? То-то и оно!

Вот такое же ТТЛ, но помощнее и с управлением от переменки 220В.

Fotek 3 phase 40A

Fotek TSR-40AA-H 3 phase 40A



Вроде всё, пишите, у кого какой опыт по применению!

Вот нарыл в свободном доступе файлы, возможно, написано информативнее, чем у меня:

• / Твердотельные реле Фотек. Руководство пользователя. Рассмотрена вся линейка Fotek, даны рекомендации по применению и схемы включения., pdf, 757.78 kB, скачан:1994 раз./
• / Подробно изложено, как устроены и работают твердотельные реле, приведены схемы включения, и т.п. Автор, отзовись!, pdf, 414.19 kB, скачан:2260 раз./

Как подключить ТТР

Этот важный практический вопрос подробно рассмотрен в моей статье .

Где купить твердотельные реле

Если вы живете в крупном городе, то лучше конечно поехать в ближайший магазин — и через час реле можно устанавливать. Но, например, у меня в Таганроге такие реле — только под заказ, и купить их можно только через фирмы в Ростове.

Поэтому, на сегодняшний день лучший вариант — покупать твердотельные реле в интернете, в интернет-магазинах. Например, . Чем он хорош — приемлемые цены, а главное — есть бесплатный телефон, можно пообщаться с живым человеком и узнать о доставке, скидках, и т.п.

Другой вариант — заказать через АлиЭкспресс. Цены примерно те же, но минус в том, что доставка может быть более месяца.

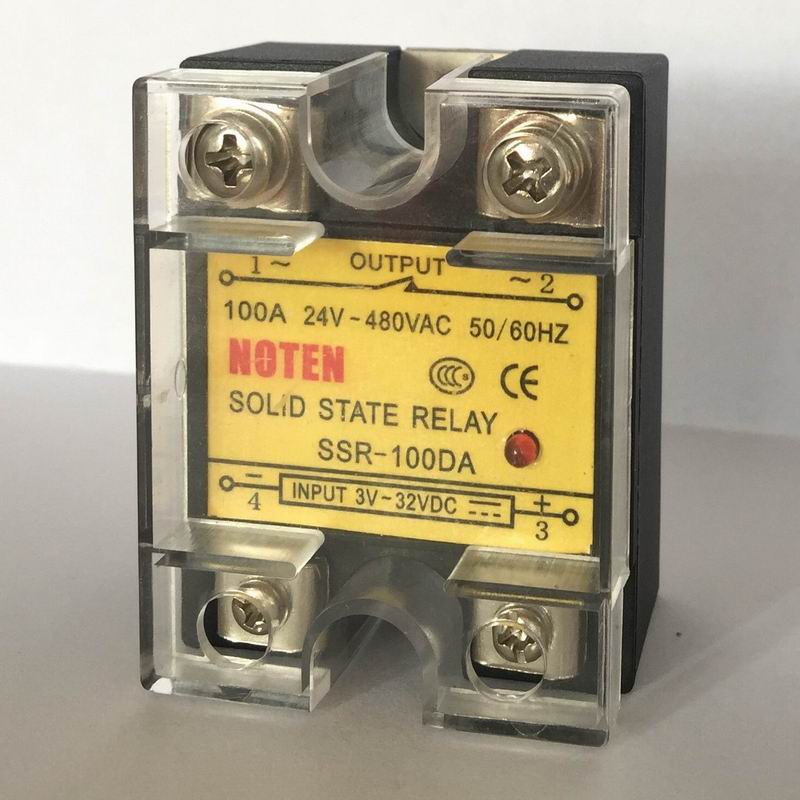

Вот, наискал для примера несколько ссылок, какие реле и почём можно купить:

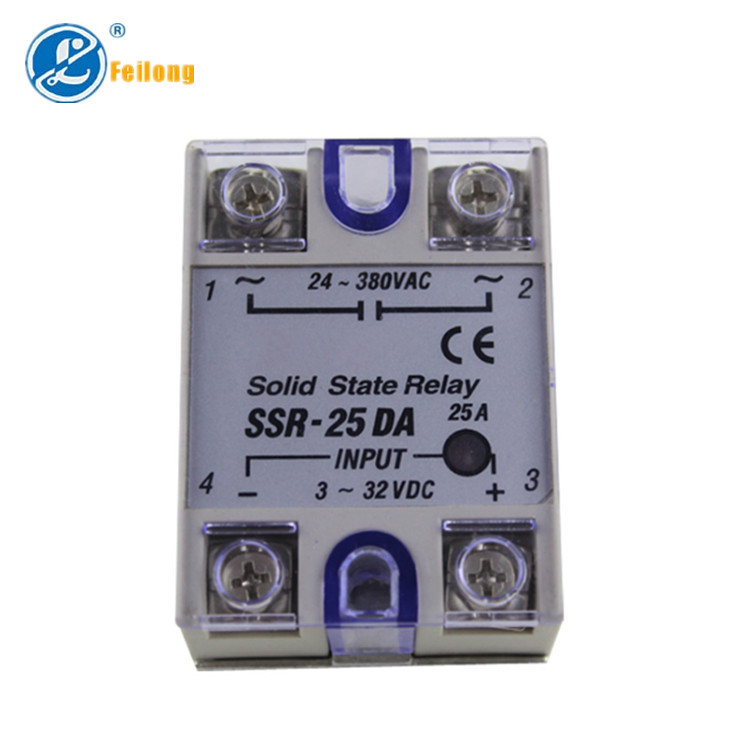

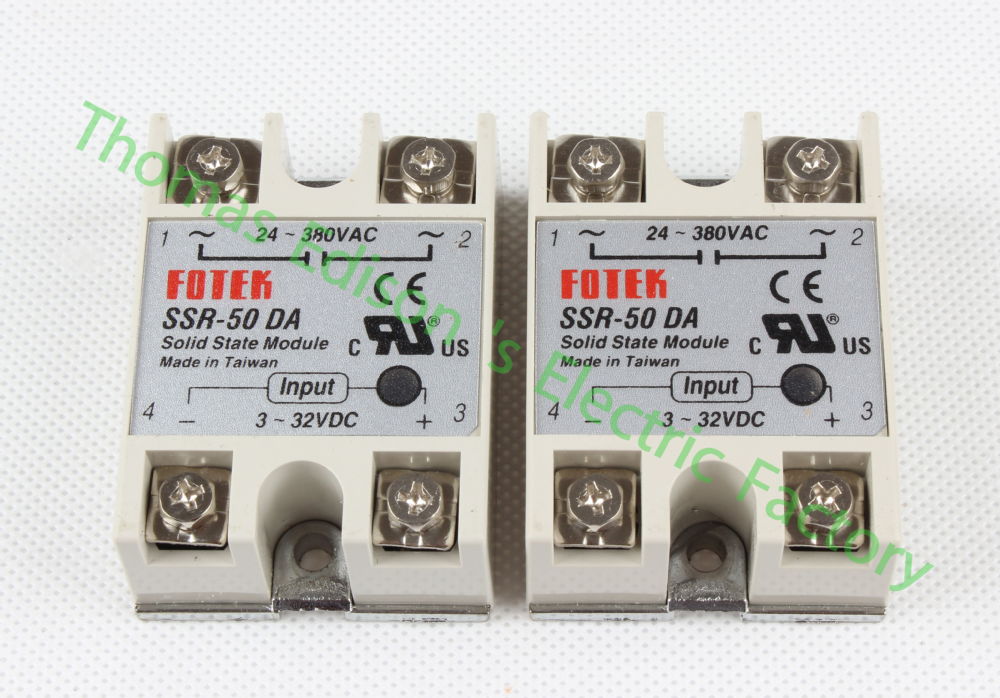

DC/AC, 1 фаза, 25А. Fotek SSR-25DA. Как видно из названия, управляющее напряжение — постоянное (12 или 24 В), коммутация до 25 А переменного тока.

DC/AC, 1 фаза, 40А. Fotek SSR-40DA. Как видно из названия, управляющее напряжение — постоянное, коммутация до 40 А переменного тока.

AC/AC, 1 фаза, 40А. SSR-40AA-H. Можно коммутировать 220В-220В переменки.

DC/AC, 3 фазы, 40А. 40DA TSR-40DA-H. (Платная доставка, в других пунктах доставка входит в цену сразу). Превосходный вариант для удаленной коммутации нагрузки 380В. По двужильному кабелю подаем питание 4…32 Вольта постоянного тока, а на удалении стоит этот девайс и включает наш двигатель или ТЭН.

AC/AC, 3 фазы, 25А. SSR3-A4825HK 25A AC-AC. Можно без проблем включать трехфазный двигатель мощностью до 3 кВт или ТЭН мощностью до 5 кВт. Внимательно подходите к вопросу защиты! В случае с двигателем реле надо защищать трехполюсным автоматом 6 или 10А с характеристикой С или D, при этом двигатель защищать тепловым реле, с уставкой соответственно току двигателя. С ТЭНом — свободы немного больше, поскольку пусковых токов нет. Автомат — до 16А, хар-ка В или С.
